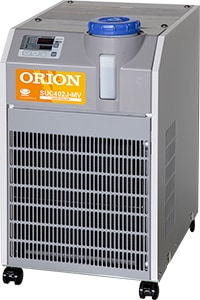

小型水槽付チラー SUC402J-MV
製造元 : オリオン機械(株)
価格 : 348,480円(税込)
◆ネットショップ限定モデル ※納期目処:2,3週間(変動あり)
数量


お気に入りに登録 この商品へのお問い合わせ



商品詳細情報



特徴

水槽・圧送ポンプ内蔵コンパクト設計チラー

〜水槽内蔵チラーは、本機内に水槽(タンク)と圧送ポンプを内蔵しています
クローズ回路でのご使用は、配管とチラー本体を繋ぐだけの簡易さでスペースを取りません〜

(1)水槽内蔵タイプで非常にコンパクト

 従来一般的モデルと比較しても体積比・設置面積が大幅ダウンしています。

安心送水圧で幅広い用途に対応する圧力送水ポンプを搭載しています。

(2)水温内蔵タイプで低価格

 従来一般的モデルではなかった価格を実現しています。

(3)温度制御精度±0.1℃

 ホットガスパイパス制御にて同温度精度を実現しています。
操作パネルもデジタル表示の簡単操作、本体構造も板金製外装とフレーム構造のタフネス仕様です。


製品仕様
型 式 SUC402J-MV
冷却能力 1.2/1.4
外観塗装色 アイボリーホワイト(マンセルNo. N8.0)
濃グレー(マンセルNo. N5.5)
外形寸法(高さ×奥行×幅) mm 615 (652) ×500 (507) ×375
製品質量(水槽空) kg 42
使用周囲湿度範囲 5〜45

制御精度 ※4 ±0.1
使用液温度範囲 5〜40
使用圧力 MPa 0.05〜0.3
使用最低循環量 L/min. 10 (揚程 30m)
出入口接続口径 Rc1/2



電源 V(Hz) 単相 200〜230±10%(50/60) ※2
消費電力 kW 1.0/0.9 ※1
電流 A 5.2/4.7 ※1
電源容量 kVA 1.5 ※3
運転制御方式 電子膨張弁容量制御



圧縮機 W 全密閉型ロータリー式600
凝縮器 コルゲーテッドフィン&チューブ式パラレルフロー型
冷却器 構造 プレート式熱交換器
材質 SUS316 (ブレージング:Cu)

圧送ポンプ

構造 カスケード式
出力 kW 0.25 (インバータ駆動)
ファンモニター出力 W 30
水槽実容量 L 約17
給水方法 手動
冷媒制御方法 冷却電子膨張弁
加熱電子膨張弁
冷媒 R-410A
湿度調節器 デジタル式電子湿度調節器(警報モニタ付)



圧縮機 過電流継電器
圧送ポンプ インバータ電子サーマル
ファンモーター サーマルプロテクタ(内蔵)
冷媒回路 高圧圧力スイッチ
凍結防止サーモ
冷水回路 フロートスイッチ(渇水警報)



注1)  水冷温度20℃、周囲温度25℃、ポンプ揚程30mでの運転時。
 冷却能力は、表示能力の95%以上です。
注2)  電源電圧の相関アンバランスは±3%以内として下さい。
注3)  仕様範囲内における最大運転電流時。
注4)  現在の負荷±10%以内の状態が継続する場合。
 ただし、以下の場合を除きます。

(1) 圧縮機起動時
(2) 加熱能力を超える冷却負荷が入力された場合


1 取り扱い上の注意
(1) 使用できる液体(冷水)は、清水(注1)及び10%以下の低濃度工業用エチレングリコール水溶液です。
また、純水の場合は導電率1μS/cm以上(純度が低い)としてください。
指定外の液体を使用すると製品が破損し、液体が漏れ、感電・漏電の原因となります。
(2) 冷水の説液部にアルミ材は使用しないでください。
アルミ材の腐食により、冷水回路が詰まり、故障の原因となります。
(3) 輸送や移設の際が、水槽の冷水を完全に抜いてください。水槽の破損の原因となります。
(4) 製品の上に乗ったり、物を置いたりしないでください。
転倒、落下によるケガ、こぼれた水による漏電などの原因になります。
(5) 冷水は常にきれいに保ち、定期的に水回路を洗浄してください。
(6) 凝縮器のフィルタは、定期的に清掃してください。
汚れがひどくなると性能が低下し、保護装置が作動することがあります。
(7) 運転中の決相は故障の原因となります。
(注1) 清水の水質基準(日本冷凍空調工業会基準に準拠)



pH[25℃] 導電率
[25℃]μs/cm
塩化物イオン
(mgCl-/L)
硫酸イオン
(mgSO42‐/L)


6.8〜8.0 400以下 50以下 50以下

基準
項目
酸消費量
(pH4.8)
(mgCaCO3/L)
全硬度(mgCaCO3/L)

カルシウム硬度
(mgCaCO3/L)
イオン状シリカ
(mgSiO2/L)
循環
50以下 70以下 50以下 30以下





(mge/)

(mgCu/L)
硫化物イオン
(mgS2-/L)


1.0以下 1.0以下 検出されない




アンモニウムイオン
(mgNH4+/L)
残留塩素
(mgC1/L)
遊離炭酸
(mgCO2/L)


1.0以下 0.3以下 4.0以下


2 据付上の注意
(1) 水平で丈夫な床に設置し、保守点検及び、吸排気のために本機周囲に下記スペースを確保してください。
本機正面:60cm 本機背面:60cm 本機上部:60cm  本体側面:15cm
(2) ダクトを取付ける場合は、静圧20Pa以下としてください。
(3) 本機は屋内設置型です。水のかかる場所への設置は避けてください。また、風が吹き抜け
(風速8m/s以上)たりするような環境では、防風板の設置など風が直接あたらないようにしてください。
(4) 漏電しゃ断器の取付けが必要です。漏電しゃ断器が取付けられないと感電の原因になることがあります。
(推奨・・・容量10A、感度電流:30mA高速型)
(5) 本機の電源は商用電源に接続してください。(インバータの2次側等に接続すると故障します)
(6) アース線はガス管、水道管、避雷針などに接続しないでください。
アース工事が不完全ですと感電の原因となります。(電気工事者によるD種接地工事が必要です)
(7) 耐電圧テストおよび絶縁抵抗テストは行わないでください。
本機の制御基板やインバータの半導体が破損する場合があります。
(8) 機外配管は、凍結対応をしてください。
(9) 可燃性ガスが漏れる恐れがある場合や、可燃物の近く、腐食性ガス等の雰囲気への設置は絶対しないでください。
(10) ごみ、ほこり、粉塵、オイルミストが多く浮遊する場所根の設置は行わないでください。
(11) 使用する水質により、冷水入口の手前にストレーナの取り付けを推奨します。
(12) 使用環境によっては、本機内部配管に結露が生じる場合がありますので、必要に応じドレンパンを設置してください。


製品保証
1.保証期間
(1) 冷媒回路:2年間 (ただし、稼働時間10,000時間まで)
(2) その他:1年間
2.保証範囲
(1) 代替部品と輸送料。
(2) 修復工賃及びサービスマン移動費用。

(注)日本国内で使用する場合に限ります。

3.適用除外項目
(1) 仕様書・取り扱い説明書等に記載されている以外の不適切な使用条件・環境・取扱い
使用方法・用途、およびお客様の不注意や過失等に起因する故障
(2) 当社製品以外 (お客様の装置やソフトウェアの設計等) の原因による故障
(3) 当社指定サービス業者以外による修理や改造に起因する故障
(4) 当社製品がお客様の装置に組み込まれて使用された場合、お客様の機器が受けて
いる法的規制による安全装置、または業界の通念上供えられているべきと判断される
機能・構造等を備えていれば回避できたと認められる故障
(5) 取扱説明書等に記載された定期点検や消耗品の保守・交換が正常に実施されて
いれば回避できたと認められる故障
(6) 消耗部品 (点検および定期交換部品) の交換
(7) 火災等の不可抗力による外部要因、および地震・雷・風水被害等の天変地異による故障
(8) 当社出荷時の科学技術の水準では予見できなかった事由による故障
(9) 腐食性ガス・有機溶剤・化学薬品溶液等の雰囲気、およびこれらが付着する可能性の
ある環境下での使用による製品腐食に起因する故障

(注)故障、事故等が生じた場合は、必ず機種名、製造番号を販売店へご連絡ください。

製品仕様図面はこちら



ご注意

本製品は、一般工業向けの汎用品として設計・製造されています。下記のような用途は保証適用外とさせていただきます。

(1)

原子力、航空、宇宙、鉄道、船舶、車両、医療機器、交通機器等の人命や財産に多大な影響が予想される用途

(2)

電気、ガス、水道の供給システム等、高い信頼性や安全性が要求される用途

なお、お客様の責任において製品仕様をご確認のうえ、必要な安全対策を講じていただく場合には適用可否について検討致しますので、当社までご相談ください。
